HD-202係列熱量積算儀適用於冶金、化工、 建材、造紙、食品、製藥、電力和水處理等行業各種能源熱計量。通過HD202熱量積算儀組網，方便實現能源管理遠 程監控係統。
1、輸入
3路模擬量信號輸入,包括 1路流量信號,2路溫度信號,可提供24V配電75mA.
支持多種信號類型，隻需通過儀表設置即可選擇以下輸入信號類型：
流量通道：4～20mA。
電壓、電流脈衝（頻率範圍0.1~5000.0Hz），具體類型見下表。
|
信號類型
|
高電平
|
低電平
|
備注
|
|
PI 4V9
|
≥8.5V
|
≤4.5V
|
電壓脈衝
|
|
PI 1V20
|
≥20V
|
≤1V
|
|
PI 4mA20
|
≥20mA
|
≤4mA
|
電流脈衝
|
|
PI 1mA4
|
≥4mA
|
≤1mA
|
溫度通道：B、E、J、K、S、T 、0～20mV、0～ 100mV、0～5V、1～5V 、0～20mA、4～20mA、Pt100、Cu50。

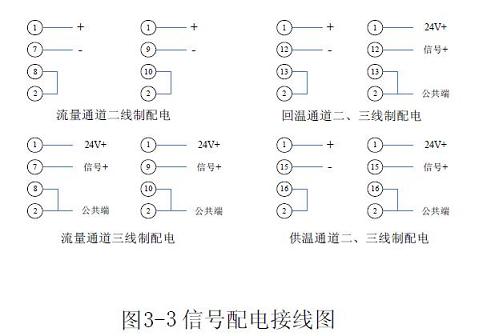

支持流量、溫度通道的24VDC配電，配電總電流不超過75mA。
2、輸出
1路流量通道變送輸出（4～20mA），負載能力750Ω（最大）。
3、精度
實時顯示：±0.2% F.S.；
追憶精度：±0.2% F.S.；
冷端誤差：±2℃；
時鍾精度：±2s/天。
4、掉電記錄
最多可記錄最近6條掉電信息,掉電時間的累加值最大不超過10000小時。
5、記錄間隔
0秒至240秒,共分為9檔:0/1/2/5/20/40/60/120/240 s(0s表示不記錄).
6、記錄容量：4 MBit。
7、記錄時間
每個通道記錄時間T可根據 記錄間隔t來計算,計算公式如下：
T=0.925×t；
其中：T的單位為：天；t的單位為：s；
例如：在t=240s的情況下，每個通道可記錄的時間達T=222天。
8、通訊
支持RS485通訊模式，采用 開放式的MODBUS RTU協議，波特率1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps可選。
9、屏幕
顯示分辨率： 192×64，刷新頻率：1Hz。
10、供電交流電 ：0.2A @ 165~260VAC， 45~55Hz。
11、尺寸
外型尺寸：160mm(寬)×80mm(高)×48mm(深)；
開孔尺寸：152mm×76mm。10+10+
12、淨重 ：≤1.0kg。
13、保存條件
溫 度：-20～60℃，避免日 光直曬；
濕 度：<85%RH（無凝結）。
14、工作條件
溫 度：0～55℃；
濕 度：10%～85%RH(無凝結).禁止在腐蝕性環境下工作,禁止液體或導電體進入表內,保證通風口處通風良好.

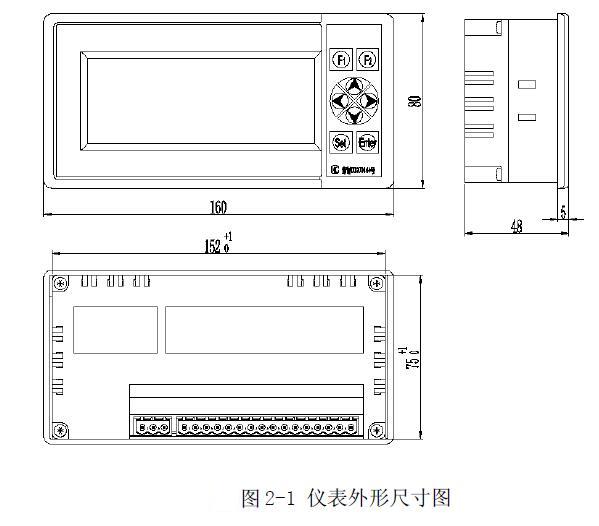

二、外形尺寸
|
