向危險區的單/雙通道變送器提供隔離的工作電源，同時檢測回路中的電流，經隔離變送輸出單/兩路相互隔離的電流或電壓信號到安全區，儀表也可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶可通過專用手持式中文編程器對本產品進行輸入信號類型及輸出量程的設置
防爆標誌:［Exia］ⅡC/ⅡB
通 道 數:單/雙通道
傳輸精度:±0.1%F.S
危險區允許輸入信號:
直流電流：4-20mA
輸入阻抗：≤200Ω
供電電壓：空載不高於26V, 滿載不低於16V
信號類型和量程在訂貨時確定，也可自行編程
向安全區輸出信號:
直流電流：4~20mA
注：需要0~10mA、0~20mA、0~5V、1~5V、0~10V等信號類型請在訂貨時確定，也可自行編程。
國家防爆電氣產品質量監督檢驗中心（CQST）防爆認證參數(1、3端子間)，(4、6端子間)：
Um=250VAC/DC
ⅡC ：Uo=28.4V，Io=88mA，Po=624mW ，Co=0.055μF，Lo=3.2mH，
ⅡB ：Uo=28.4V，Io=188mA，Po=1350mW， Co=0.44μF，Lo=2.8mH，
(1、2端子間)，(4、5端子間)：Uo=10.5V，
ⅡC ：Co=1.6μF
ⅡB ：Co=11.7μF
輸出負載能力:
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高負載能力時請在訂貨時說明）
功 耗:
1.1W（24供電，單路20mA輸出）
2.1W（24供電，兩路20mA輸出）
校 準:
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定範圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作。具體操作及校準方法請參見本手冊《編程與校準技術》。
|
型 號
|
說 明
|
|
HD-DLSR-EX-2
|
╳
|
╳
|
╳
|
╳
|
液晶檢測端安全柵
二、三線製變送器電流
輸入，單/雙路輸出
|
|
輸入通道
|
|
|
|
|
缺省為單輸入通道
|
|
D
|
|
|
|
雙輸入通道
|
|
第一輸出
|
1
|
|
|
4-20mA
|
|
2
|
|
|
1-5V
|
|
3
|
|
|
0-10mA
|
|
4
|
|
|
0-5V
|
|
5
|
|
|
0-10V
|
|
6
|
|
|
0-20mA
|
|
第二輸出
|
|
|
缺省無第二輸出
|
|
1
|
|
4-20mA
|
|
2
|
|
1-5V
|
|
3
|
|
0-10mA
|
|
4
|
|
0-5V
|
|
5
|
|
0-10V
|
|
6
|
|
0-20mA
|
|
通訊、報警功能（選此項則無第二輸出功能）
|
|
缺省為無通訊功能
|
|
T1
|
485通訊(僅單輸出)
|
|
T2
|
232通訊(僅單輸出)
|
|
A1
|
報警繼電器輸出（僅單輸出）
|
|
A2
|
報警繼電器輸出（雙輸出）
|

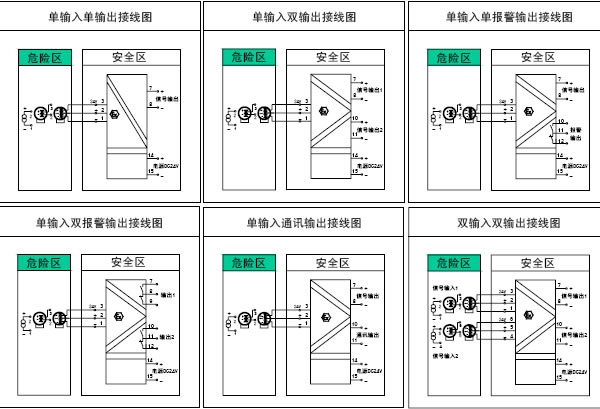

該安全柵接線圖:
寬×高×深(18×100×115mm)
 |
