應用
|
|
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1300℃範圍內的液體、蒸汽和氣體介質以及固體表麵溫度。
|
|
|
|
|
|
|
特點
|
|
|
●裝配簡單，更換方便；
●壓簧式感溫元件，抗振性能好；
●測量範圍大；
●機械強度高，耐壓性能好；
|
|
|
|
|
|
工作原理
|
|
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
|
|
|
|
|
|
主要技術參數
|
|
|
○產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
|
|
|
|
|
○常溫絕緣電阻
|
|
熱電偶在環境溫度為20±15℃，相對濕度不大於80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m。
|
|
|
|
|
|
○測量範圍及允差
|
|
|
|
型號
|
分度號
|
允許誤差與偶材等級
|
|
I級
|
II級
|
|
允差值
|
測溫範圍℃
|
允差值
|
測溫範圍℃
|
|
HD-WRN
|
K
|
±1.5℃
±0.004│t│
|
-40～+375
375～1000
|
±2.5℃
±0.0075│t│
|
-40～+333
333～1200
|
|
HD-WRM
|
N
|
±1.5℃
±0.004│t│
|
-40～+375
375～1000
|
±2.5℃
±0.0075│t│
|
-40～+333
333～1200
|
|
HD-WRE
|
E
|
±1.5℃
±0.004│t│
|
-40～+375
375～800
|
±1.5℃
±0.004│t│
|
-40～+333
333～900
|
|
HD-WRF
|
J
|
±1.5℃
±0.004│t│
|
-40～+375
375～750
|
±1.5℃
±0.004│t│
|
-40～+333
333～750
|
|
HD-WRC
|
T
|
±1.5℃
±0.004│t│
|
-40-～+125
125～350
|
±1℃
±0.0075│t│
|
-40～+333
133～350
|
|
HD-WRP
|
S
|
±1℃
±[1+0.003（t-1100）]
|
0～+1100
1100～1600
|
±2.5℃
±0.0025│t│
|
0～600
600～1600
|
|
|
|
|
|
|
○接線盒形式
|
|
|
|
|
|
注：電氣出口M未特殊指明，一律視為M20×1.5。
|
|
|
|
|
|
型號命名方法
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HD-W
|
溫度儀表
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
熱電偶
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料 分度號
|
|
M
N
E
F
C
P
Q
R
|
鎳鉻矽-鎳矽 N
鎳鉻-鎳矽 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶絲對數
|
|
無
2
|
單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定形式
|
|
1
2
3
4
5
6
|
無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
錐形固定螺紋式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式
|
|
2
3
4
|
防噴式
防水式
防爆式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保護管直徑
|
|
0
1
2
3
|
Φ16
Φ20
Φ16高鋁質管
Φ20高鋁質管
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
G
|
變截麵
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HD-W
|
R
|
N
|
2
|
——
|
2
|
3
|
1
|
G
|
典型型號示例
|
|
|
|
|
|
|
|
選型須知
|
|
|
1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）保護管材質
6）長度或插入深度
例A：熱電偶，K型，Ⅰ級，固定螺紋 M27×2，保護管316L，長度450mm，插入深度300mm。HD-WRN-220，K偶，L×I=450×300，Ⅰ級，保護管316L，螺紋M27×2。
|
|
|
熱電偶（適用於鎧裝和隔爆熱電偶）
|
|
|
|
序號
|
形式
|
保護管材質
|
公稱壓力
|
熱響應時間
|
備注
|
|
1
|
無固定
|
高鋁質
(僅適用於N或K分度號)
1Cr18Ni9Ti
0Cr25Ni20
(適用於所有選型上熱電偶)
|
常壓
|
＜24S
(適用於工作溫度截麵式)
＜90S
(除了變截麵式)
|
保護管直徑為φ16,φ20
φ16高鋁質管φ20高鋁質管具體要求雙方協商而定
|
|
2
|
固定螺紋
|
≤10MPa
|
|
3
|
活動法蘭
|
常壓
|
|
4
|
固定法蘭
|
≤2.5MPa
|
|
5
|
活絡管接頭式
|
常壓
|
|
6
|
錐形固定螺紋式
|
≤30MPa
|
|
7
|
直形管接頭式
|
常壓
|
|
8
|
固定螺紋管接頭式
|
|
9
|
活動螺紋管接頭式
|
|
|
|
|
|
|
|

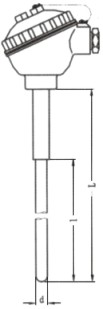

固定裝置類型
|
插入深度L （mm）
|
附注
|
|
150
|
200
|
250
|
300
|
350
|
500
|
1000
|
1500
|
2000
|
|
無固定
|
|
保護管總長
L=l+150插入
深度及其保
護管材質可
按協議定貨
|
|
固定螺紋
|
|
活動法蘭
|
|
固定法蘭
|
|
活絡管接頭式
|
|
錐形固定螺紋式
|
|
直形管接頭式
|
|
固定螺紋管接頭式
|
|
活動螺紋管接頭式
|
|
|
|
|
|
|
保護管材質及選用
|
|
|
|
材質
|
使用溫度
|
特點及用途
|
|
1Cr185Ni9Ti
|
-200～800
|
具有高溫耐蝕性，通常作為一般熱鋼使用
|
|
304
|
-200～800
|
低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
|
|
316
|
-200～750
|
低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
|
|
316L
|
-200～750
|
超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
|
|
310S
|
-200～1000
|
具有高溫抗氧化性，耐腐蝕型通常作為熱鋼使用
|
|
GH3030
|
0～1100
|
鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕型，通常作為耐熱鋼使用
|
|
